我院神經外二科應用3D打印技術微創治療腦出血

腦出血是最常見的疾病，往往起病急、發展快，致殘率、致死率均較高，是導致人類死亡的主要疾病之一。隨著精準醫學理念的發展，微創血腫穿刺引流術因其簡單、安全、快速、損傷小的優勢，應用越來越多。準確而安全的穿刺是保證療效和預防并發癥的關鍵，但是臨床上因為定位誤差、術者操作偏差、患者個體差異等因素均可引起穿刺方向、距離等出現偏移，甚至可能導致穿刺失敗。

衡水市第五人民醫院神經外二科不斷將先進的技術及治療理念應用于臨床，2020年10月將3D打印技術應用到神經外科臨床輔助穿刺治療腦出血，標志著腦科醫院神經外科在微創治療腦出血方面又邁上了新臺階。截止目前，已成功開展了4例，手術效果良好。

【病例一】

患者李xx，女，52歲，主因突發意識障礙伴左側肢體活動障礙1小時急診入院，查體：生命體征穩定，昏迷狀態，刺激略有睜眼，不發音，雙側瞳孔正大等圓，對光反射靈敏，刺痛肢體略屈曲，雙側巴氏征陽性，頭部CT平掃提示：右側基底節區腦出血。入院診斷：1.右側基底節區腦出血，2.高血壓3級，很高危。

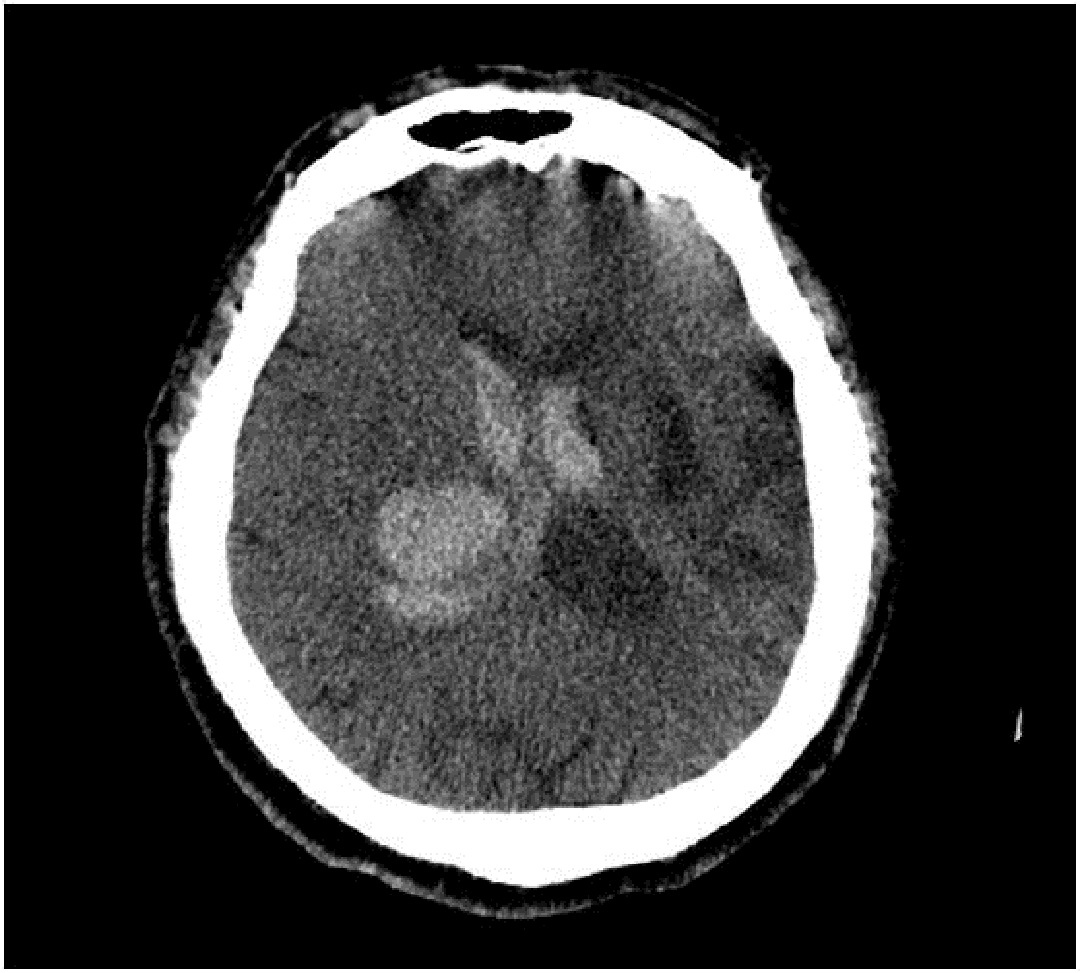

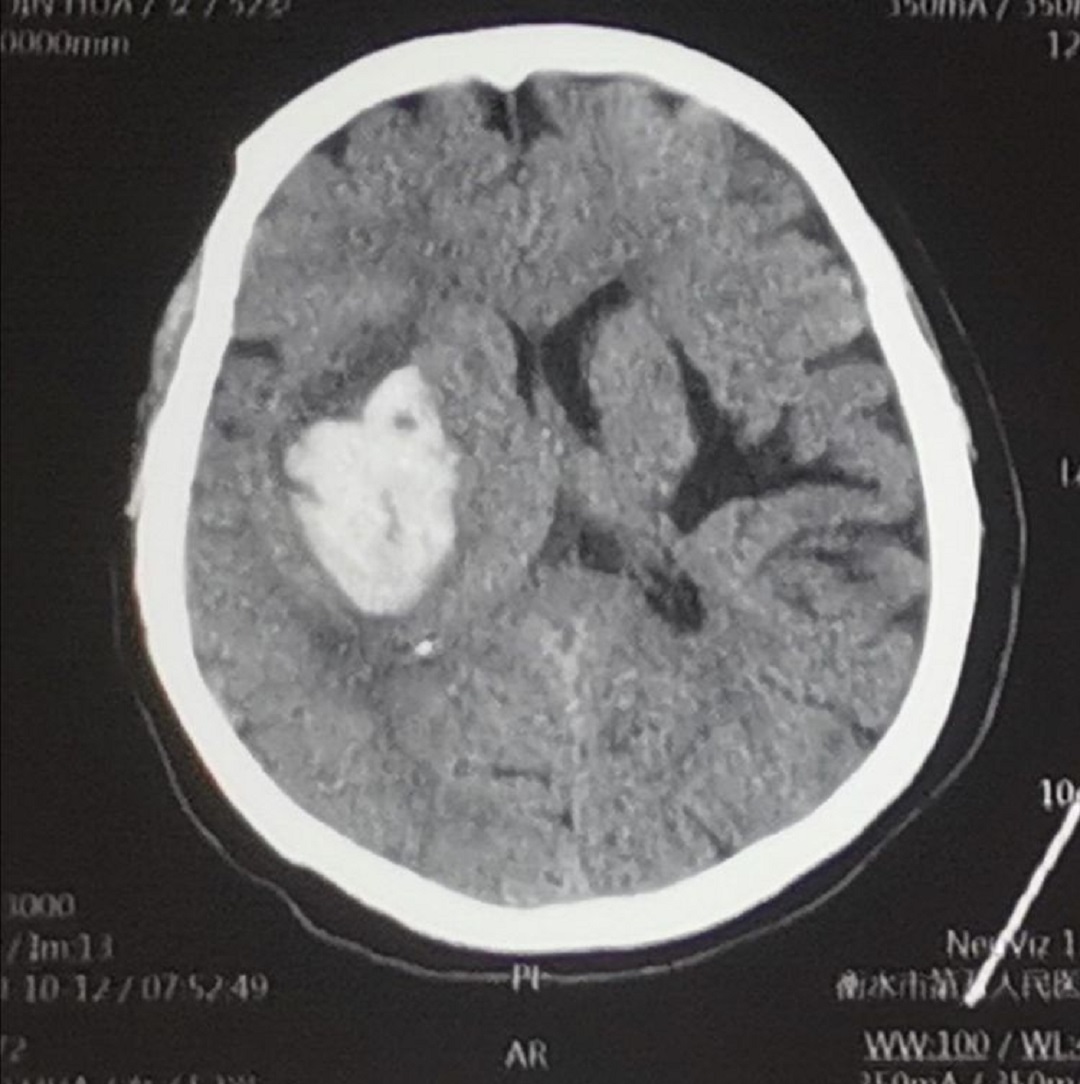

術前CT

【術前制作導板】

首先采集患者的頭顱螺旋CT原始dicom數據，將CT數據導入計算機，運用比利時醫療三維軟件，運用3D重建頭顱面具模型，進行血腫3D重建，在三維圖像上設計穿刺通道，調整通道在血腫的位置、通道與面具的交叉點，即為穿刺點位，將畫出的部分面具轉換成打印機能識別的gcode代碼，輸入3D 打印機打印，即為應用于手術中的導航導板（如下圖）：

穿刺路徑

三維觀察（視頻）

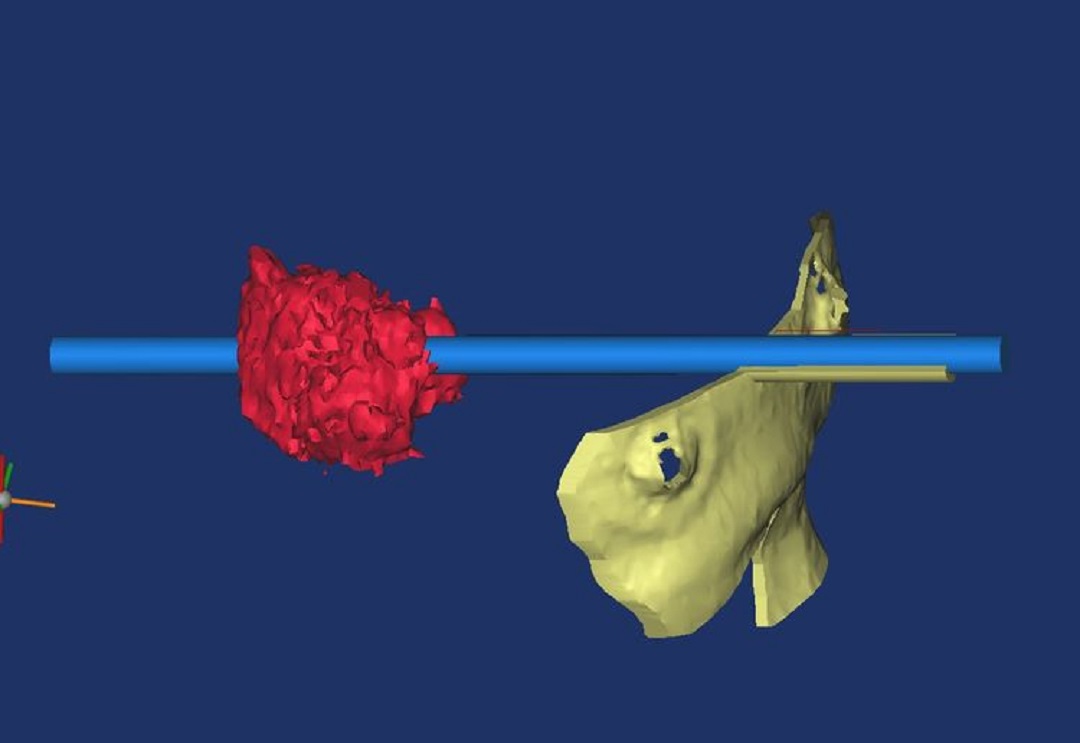

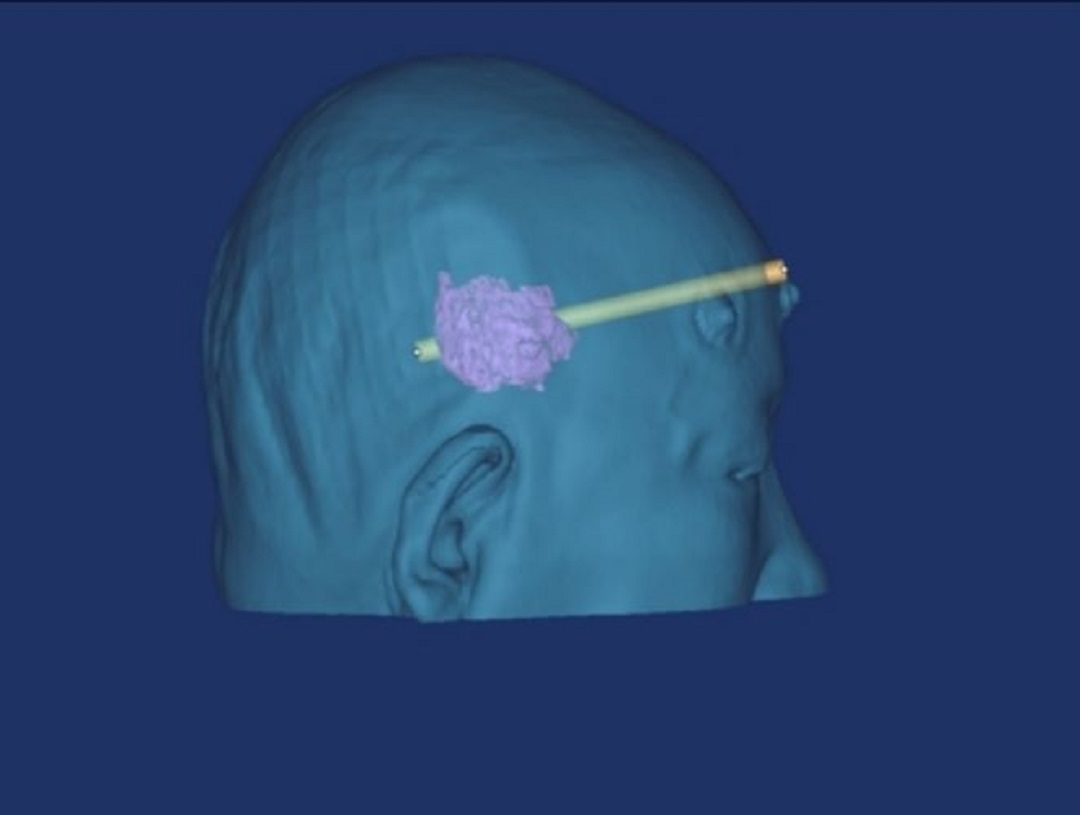

導板與血腫

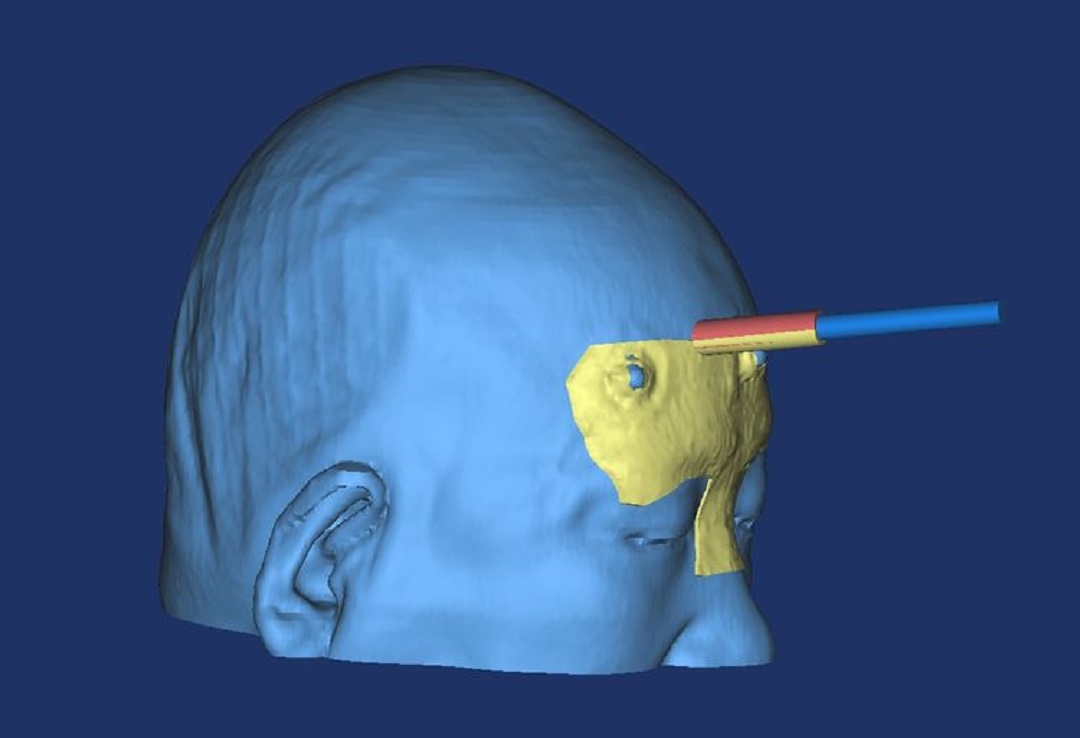

面部導板位置

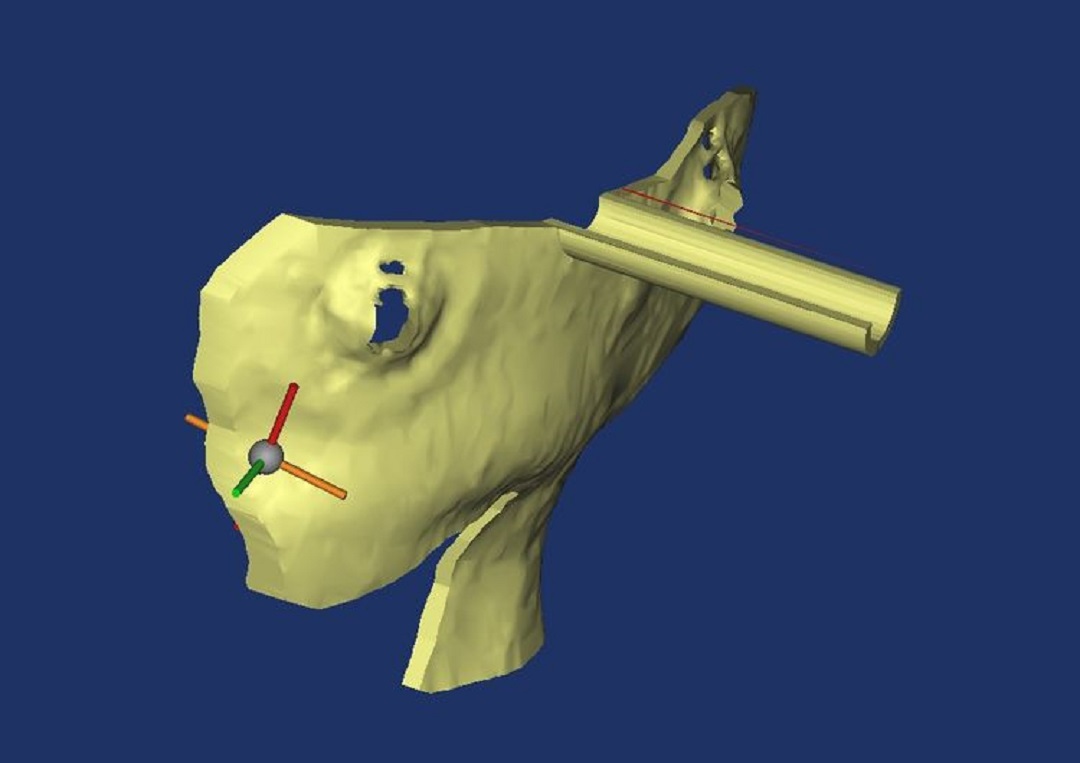

待打印的導板模型數據

打印機打印過程中（視頻）

打印出來的導板

【手術過程】

術前將導板放于術區，標記穿刺體表位置。術區消毒，橫切口長3cm，鉆骨孔切開硬腦膜，以鼻根及額部標記，將導板用無菌薄膜包好后置于病人面部，使模型與病人面部緊密吻合，12號顱腦引流穿刺器放入穿刺通道內，緊貼內壁，緩慢推進至設定深度（9.5cm）拔出針芯，可見陳舊性血性液流出，固定引流管，一次性成功穿刺血腫，手術操作時間僅用15 min。（見下圖）：

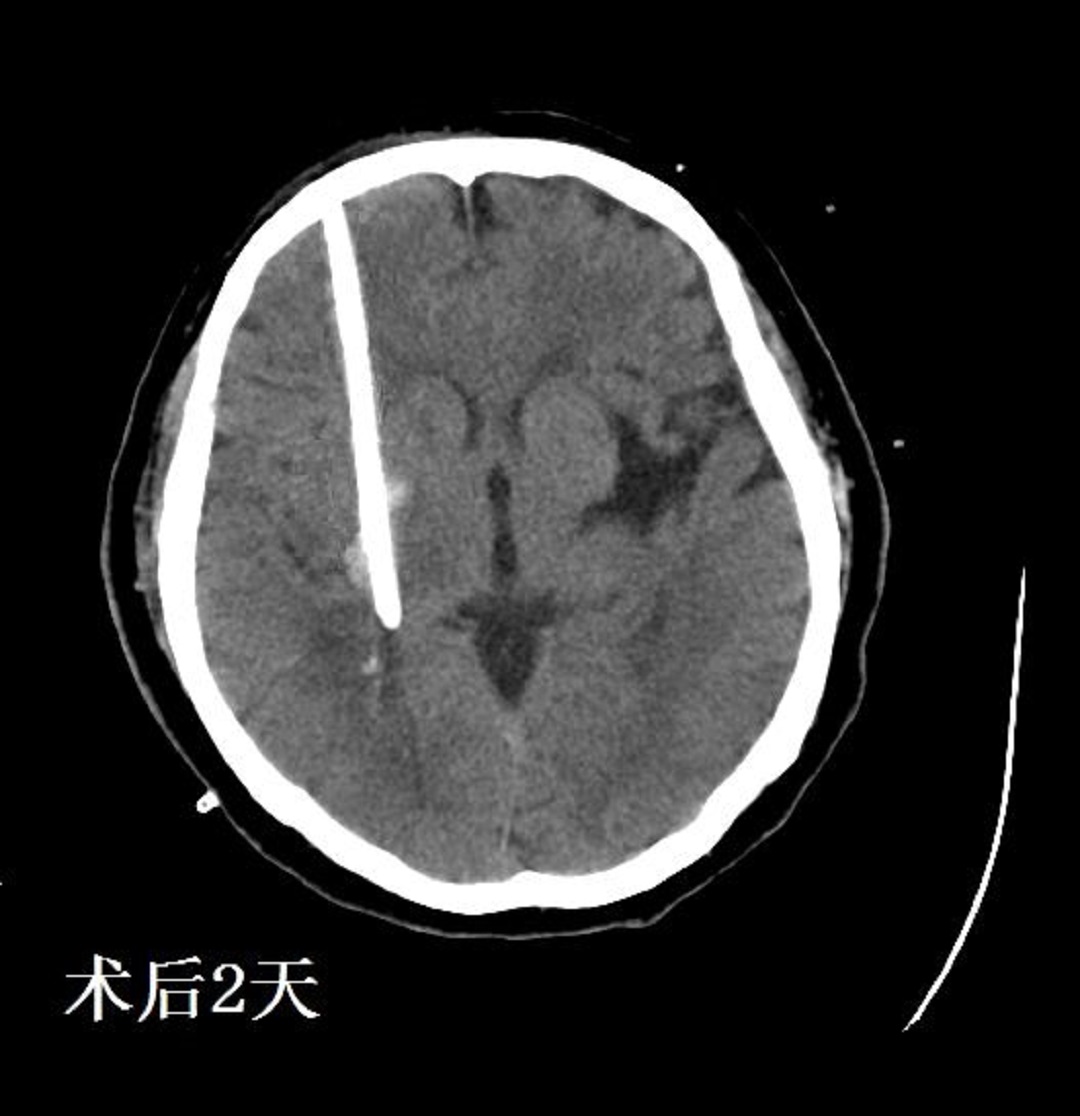

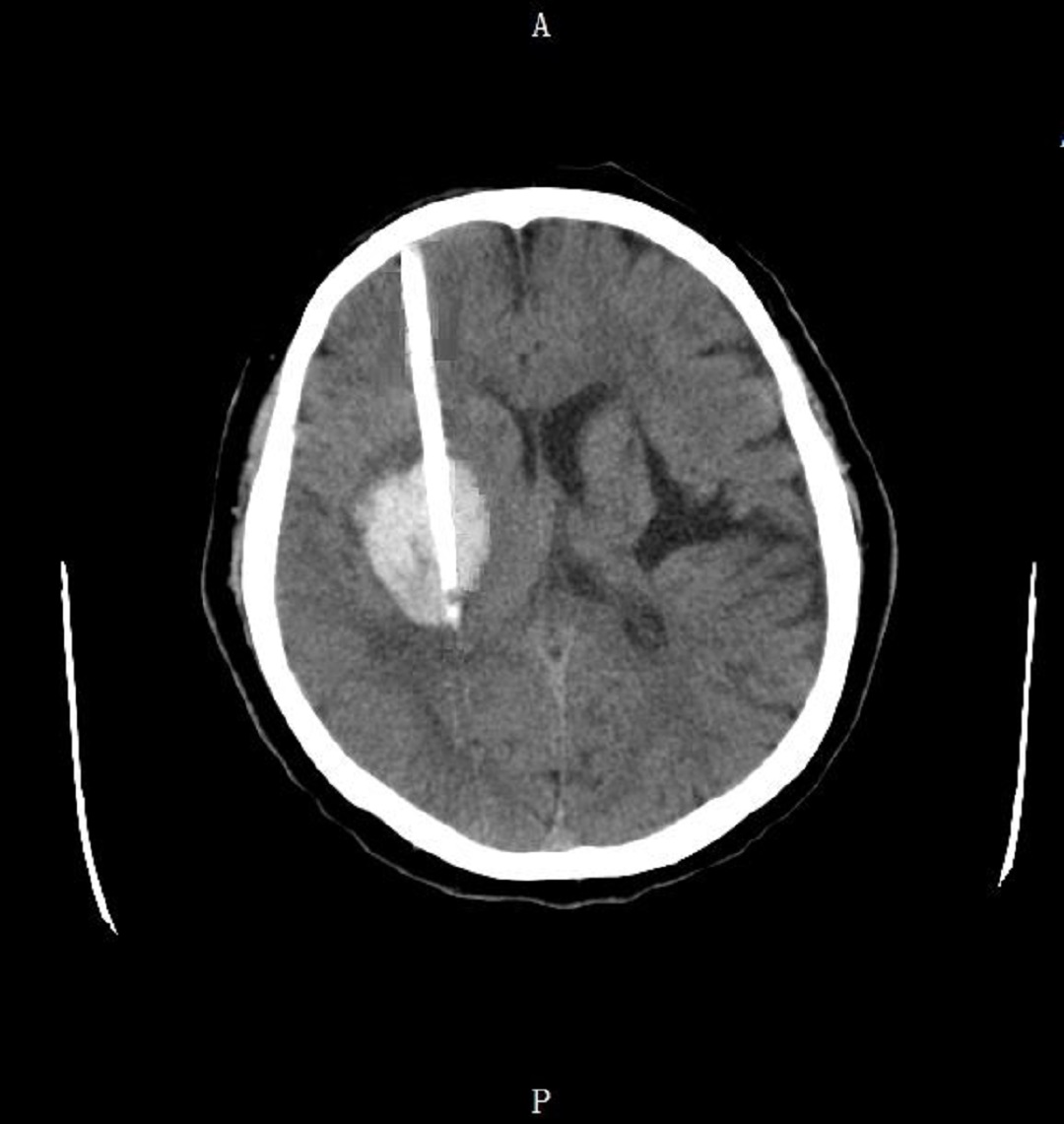

術后當天CT

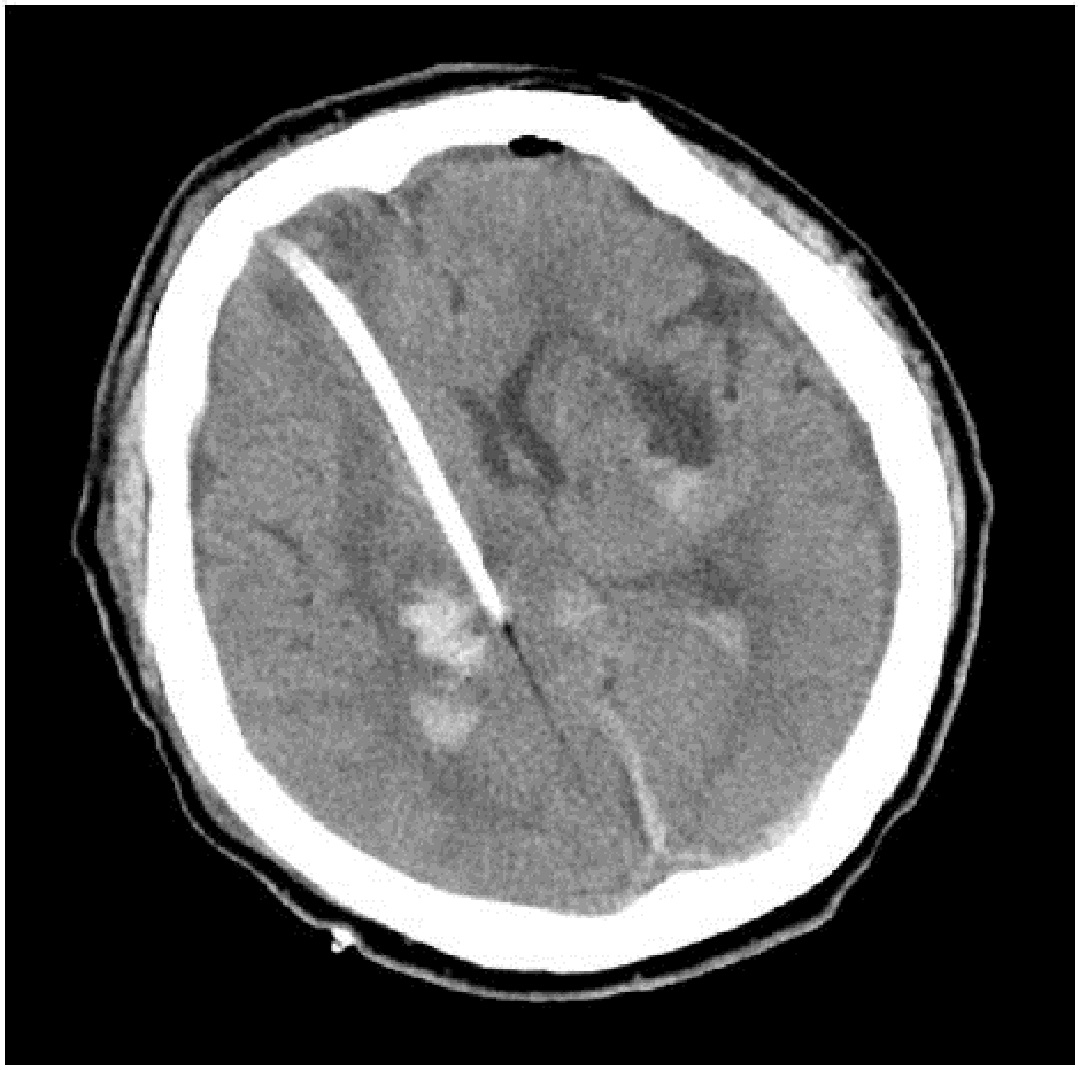

術后間斷注射尿激酶2萬單位，夾閉引流管3 h后開放,共注射四次，1天后復查頭顱CT，如下圖:

CT顯示血腫基本全部引出，患者意識恢復良好，拔去引流管，目前此患者已經出院回家休養。

【病例二】

患者孫xx，男，64歲，主因突發意識障礙伴左側肢體活動障礙1小時入院，查體：生命體征穩定，淺昏迷，雙側瞳孔正大等圓對光反射靈敏，左側肢體無活動，肌張力低，右側肢體可見活動，肌力檢查不合作肌張力高，頭部CT檢查提示：右側丘腦出血破入腦室，雙側基底節、放射冠、雙側半卵圓中心多發腔隙灶及軟化灶。入院診斷：1.右側丘腦出血破入腦室，2.高血壓3級、極高危，3.腦血管病后遺癥。

術前CT

路徑

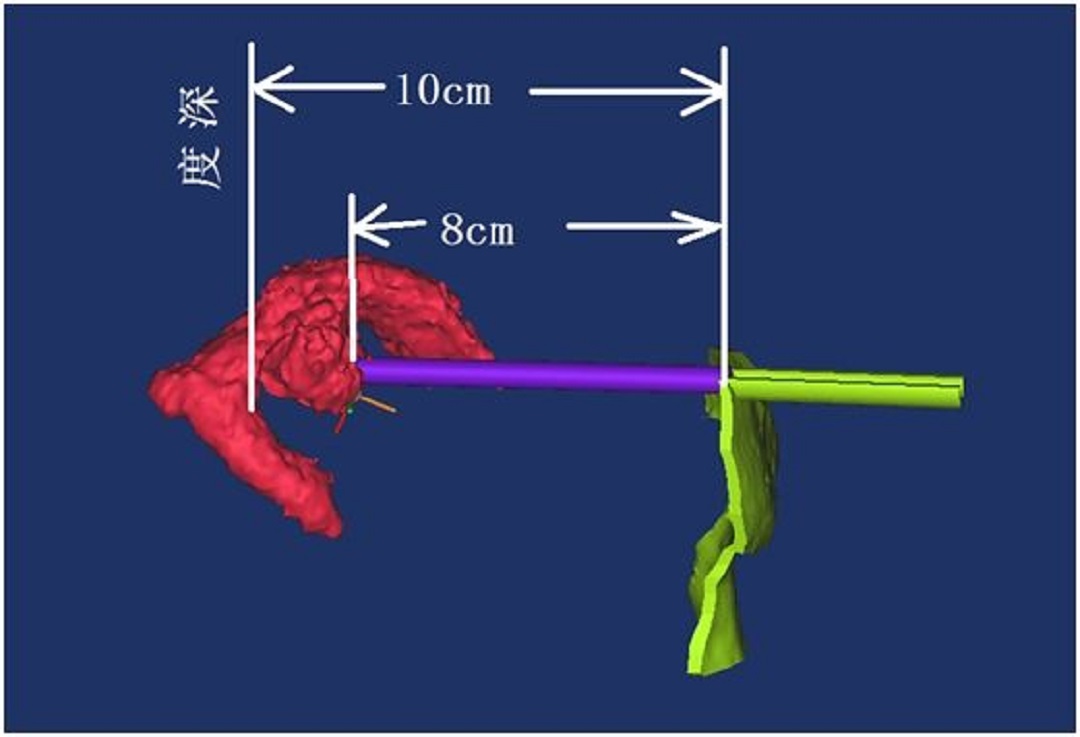

測量血腫深度

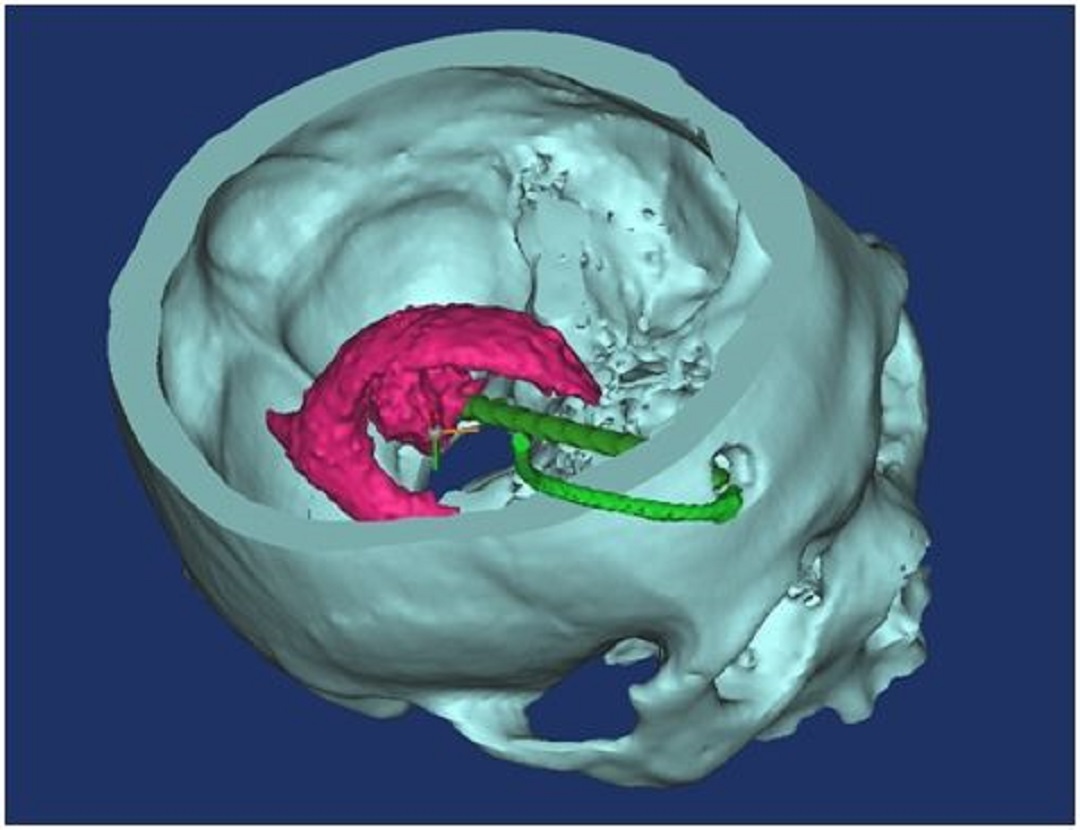

術后數據重建引流管（綠色）

術后復查數據進行三維角度觀察視頻

術后3天復查血腫基本消失

目前此患者步入恢復期，正在住院康復治療中。

3D打印技術治療腦出血的優點：

1.個體化：手術導板基于病人顱腦CT 數據而設計，一人一導板。

2.手術難度降低，手術時間縮短， 穿刺點、穿刺方向均由導板的穿刺通道確定，穿刺深度在導板制作過程中可以精確測量。

3.手術安全性高：設計導板穿刺通道時可避開重要功能區及血管,因此3D打印技術在定位血腫穿刺方向上更具有優勢， 術前可以明確穿刺部位、角度及深度，避免了主觀因素導致的方向偏移。

自從科室開展數字神經外科以來，在手術治療方面，有了進一步發展提高，對于腫瘤及腦出血開顱手術、內鏡手術、微創治療等可做到精準定位、術前規劃、模擬穿刺等治療，大大減少了手術中的副損傷。其中最近開展的3D打印導板導航穿刺，微創治療更精準，尤其是對于腦干出血、丘腦出血10ml左右、基底節小量出血15ml--30ml等，微創治療能縮短病人住院時間、減少病人后遺癥狀、節省住院病人花費、減少醫師工作量、縮短青年醫師成長曲線等。

應用3D打印技術治療腦出血是科室最近開展的另一新技術。在面對高齡、體質差、既往多種疾病、全麻手術風險高的患者，可選擇個體化治療方案，3D打印微創治療腦出血實現了精準的個體化治療，在實際臨床工作中取得了滿意的臨床效果及反應。

科室位置：衡水市第五人民醫院門診四樓神經外二科

科室電話：0318-2312597

作者：神經外二科 劉光英
